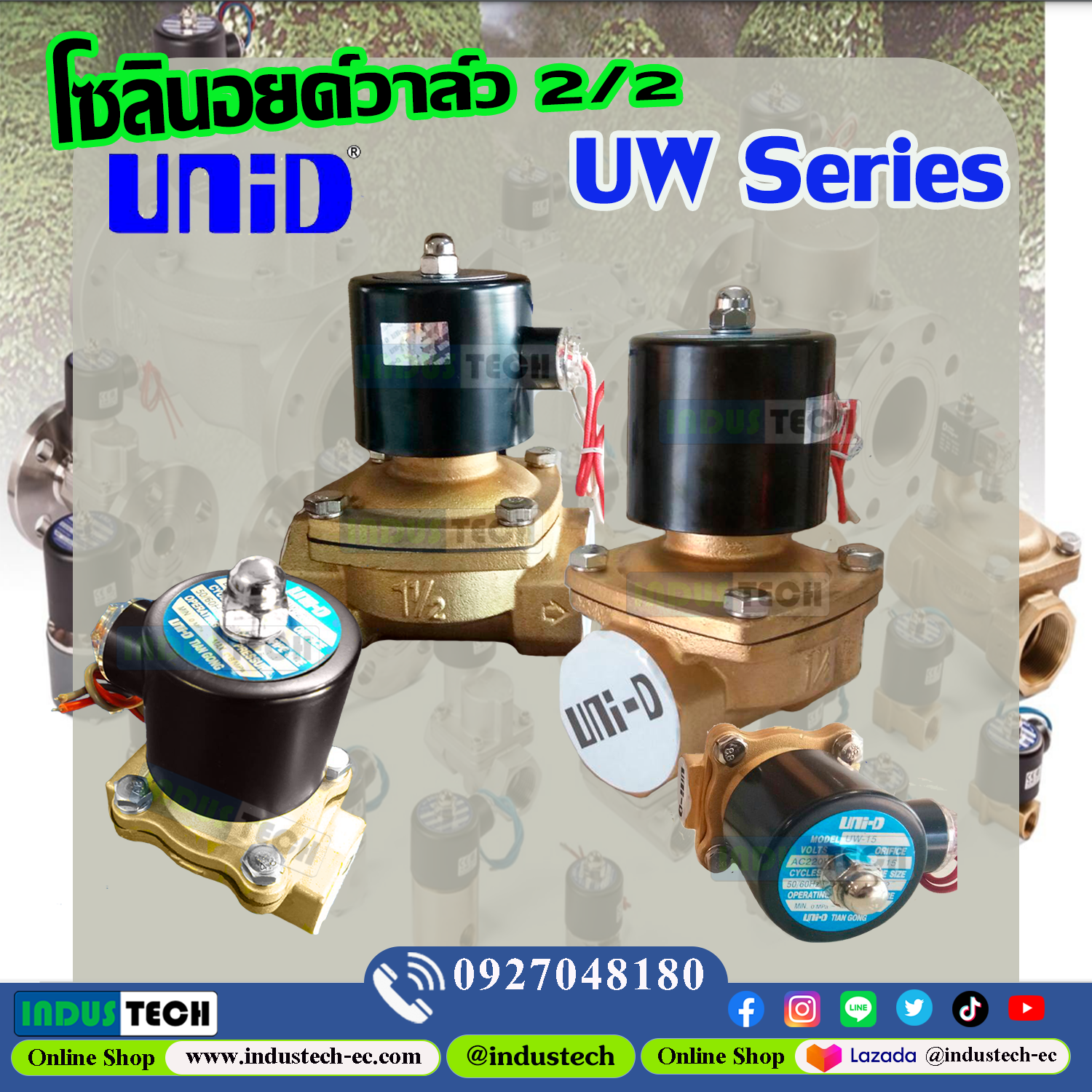

Uni-D 2 Way Valve UW

UNI-D Solenoid Valve 2/2 หรือ 2 way Valve โซลินอยล์วาล์ว 2/2

> โครงสร้างแบบ Direct Multiplex ต่อเข้ากับแผ่นไดอะแฟรม และมีการทำงานแบบปกติปิด (์Normally Closed)
> สามารถทำงานที่แรงดันขั้นต่ำได้
> ใช้งานกับ น้ำและลมได้ ส่วนน้ำมันต้องเป็นชนิดที่มีค่าความหนืดต่ำกว่า 20 cst
> วัสดุซิลด์ ชนิดพืเศษ ที่สามารถทำได้ คือ ซิลด์ชนิด Viton ทนอุณหภูมิสูงสุดที่ 130 °C, Silicone ทนอุณหภูมิสูงสุดที่ 130 °C และ EPDM ทนอุณหภูมิสูงสุดที่ 130 °C กรุณาติดต่อเจ้าหน้าที่เพื่อสอบถามรายละเอียดเพิ่มเติม

คำเตือนในการใช้งานวาล์ว

> ก่อนติดตั้งวาล์ว ต้องทำความสะอาดท่อและส่วนต่างๆ ให้เรียบร้อย ไม่ให้ฝุ่น, ผงหรือ เศษสนิม ที่ติดค้างภายในท่อ เข้าไปที่วาล์ว ซึ่งอาจจะทำให้วาล์วเสียได้
> เพื่อเพิ่มอายุการใช้งานกับวาล์ว ควรติดตั้ง Y Strainer ก่อนเข้าวาล์ว
> ค่าความคลาดเคลื่อนของแรงดันไฟที่ใช้ควบคุมวาล์ว สำหรับ AC ±10% และ DC ±1%
> ตำแหน่งในการติดตั้งวาล์ว ควรติดตั้งในแนวนอน ขนานกับพื้น ไม่ควรติดตั้งในแนวตั้ง หรือตั้งฉากกับพื้น

ชนิดของของไหล (Fluid) ที่ไม่ควรใช้กับวาล์ว UNI-D รุ่น UW Series
> ของไหลที่มีสถานะเป็นของเหลวเมื่ออุณหภูมิสูง และเปลี่ยนสถานะเป็นของแข็งเมื่ออุณหภูมิต่ำ
> ของไหลที่มีฤทธิ์กัดกร่อน
> ของไหลที่มีค่าความหนืด มากกว่า 20 cst

วัสดุของวาล์ว
คอล์ย ลวดทองแดงชนิดพิเศษ เกรด H (Class H)
ท่อสำหรับ สวมคอล์ย ทำจากสแตนเลสสตีล
สปริง ทำจาก สแตนเลสสตีล
แกน ทำจากสแตนเลสสตีล
ปลั๊ก ทำจาก NBR
แผ่นไดอะแฟรม ทำจาก NBR
ตัววาล์ว ทำจากทองเหลือง

คุณลักษณะของวาล์ว
> ช่วงอุณหภูมิใช้งาน -5 °C ~ + 80 °C
> แรงดันใช้งาน สำหรับ น้ำ 0 ~ 5 บาร์ (Kgf/cm²)
> แรงดันใช้งาน สำหรับ ลม 0 ~ 7 บาร์ (Kgf/cm²)
> แรงดันใช้งาน สำหรับ น้ำมัน 0 ~ 5 บาร์ (Kgf/cm²)

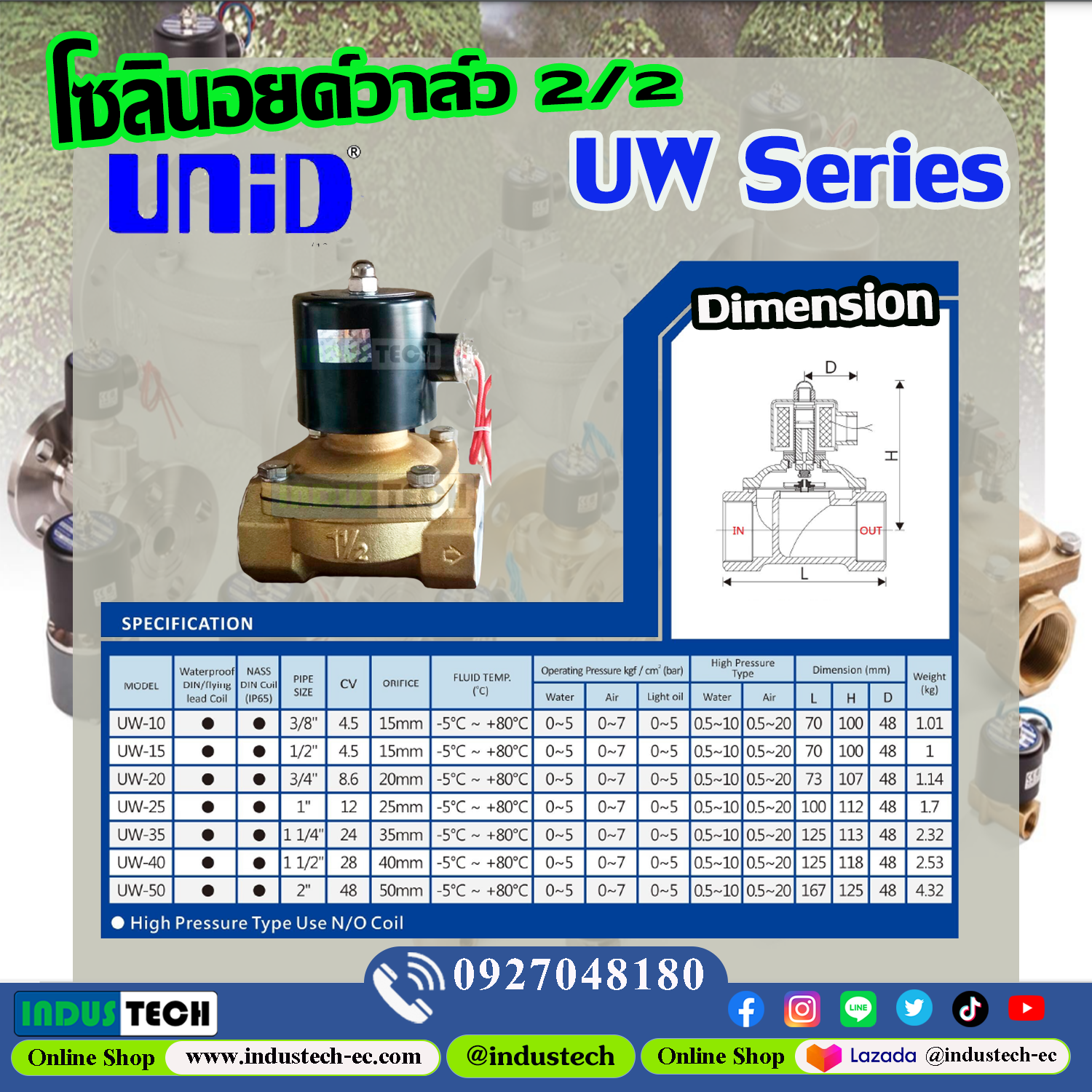

การเลือกรุ่น UW series

๊UW คือ วาล์ว 2/2 ปกติปิด (์Normally Closed) ใช้งานกับน้ำและลม รวมถึงน้ำมันที่มีความหนืดต่ำ (ระบุุตอนสั่งซื้อ)

๊UW-10 คือ วาล์ว 2/2 ปกติปิด (์Normally Closed) ขนาดเกลียว 3/8", ค่า CV =4.5, Orifice 15 มม.
๊UW-15 คือ วาล์ว 2/2 ปกติปิด (์Normally Closed) ขนาดเกลียว 1/2", ค่า CV =4.5, Orifice 15 มม.
๊UW-20 คือ วาล์ว 2/2 ปกติปิด (์Normally Closed) ขนาดเกลียว 3/4", ค่า CV =8.6, Orifice 20 มม.
๊UW-25 คือ วาล์ว 2/2 ปกติปิด (์Normally Closed) ขนาดเกลียว 1", ค่า CV =12.0, Orifice 25 มม.
๊UW-35 คือ วาล์ว 2/2 ปกติปิด (์Normally Closed) ขนาดเกลียว 1-1/4", ค่า CV =24.0, Orifice 35 มม.
๊UW-40 คือ วาล์ว 2/2 ปกติปิด (์Normally Closed) ขนาดเกลียว 1-1/2", ค่า CV =28.0, Orifice 40 มม.
๊UW-50 คือ วาล์ว 2/2 ปกติปิด (์Normally Closed) ขนาดเกลียว 2", ค่า CV =48.0, Orifice 50 มม.
