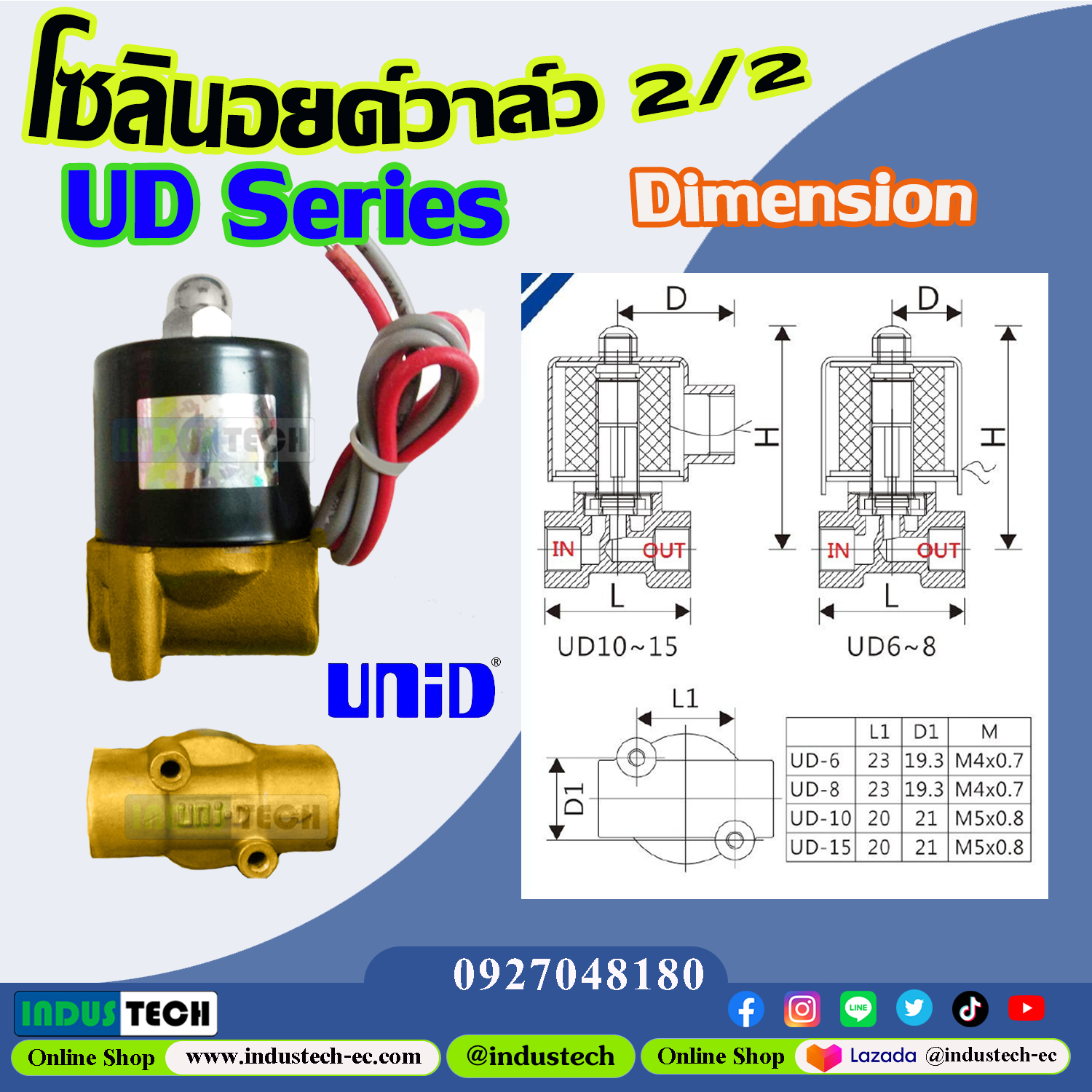

UNI-D Solenoid Valve รุ่น UD

Uni-D Solenoid Valve 2/2 รุ่น UD Series วาล์ว 2/2 ทองเหลือง ใช้ได้กับลมและน้ำ ไม่ต้องมีแรงดันช่วยเปิด

> โครงสร้างแบบ Direct Acting และมีการทำงานแบบปกติปิด (์Normally Closed)
> สามารถทำงานที่แรงดันขั้นต่ำได้
> ใช้งานกับ น้ำและลมได้ ส่วนน้ำมันต้องเป็นชนิดที่มีค่าความหนืดต่ำกว่า 20 cst, แก๊สและแรงดันสุญญากาศ
> วัสดุซิลด์ ชนิดพืเศษ ที่สามารถทำได้ คือ ซิลด์ชนิด Viton ทนอุณหภูมิสูงสุดที่ 130 °C, Silicone ทนอุณหภูมิสูงสุดที่ 130 °C และ EPDM ทนอุณหภูมิสูงสุดที่ 130 °C กรุณาติดต่อเจ้าหน้าที่เพื่อสอบถามรายละเอียดเพิ่มเติม

คำเตือนในการใช้งานวาล์ว

> ก่อนติดตั้งวาล์ว ต้องทำความสะอาดท่อและส่วนต่างๆ ให้เรียบร้อย ไม่ให้ฝุ่น, ผงหรือ เศษสนิม ที่ติดค้างภายในท่อ เข้าไปที่วาล์ว ซึ่งอาจจะทำให้วาล์วเสียได้
> เพื่อเพิ่มอายุการใช้งานกับวาล์ว ควรติดตั้ง Y Strainer ก่อนเข้าวาล์ว
> ค่าความคลาดเคลื่อนของแรงดันไฟที่ใช้ควบคุมวาล์ว สำหรับ AC ±10% และ DC ±1%
> ตำแหน่งในการติดตั้งวาล์ว ควรติดตั้งในแนวนอน ขนานกับพื้น ไม่ควรติดตั้งในแนวตั้ง หรือตั้งฉากกับพื้น

ชนิดของของไหล (Fluid) ที่ไม่ควรใช้กับวาล์ว UNI-D รุ่น UD Series
> ของไหลที่มีสถานะเป็นของเหลวเมื่ออุณหภูมิสูง และเปลี่ยนสถานะเป็นของแข็งเมื่ออุณหภูมิต่ำ
> ของไหลที่มีฤทธิ์กัดกร่อน
> ของไหลที่มีค่าความหนืด มากกว่า 20 cst

วัสดุของวาล์ว
คอล์ย ลวดทองแดงชนิดพิเศษ เกรด H (Class H)
ท่อสำหรับ สวมคอล์ย ทำจากสแตนเลสสตีล
สปริง ทำจาก สแตนเลสสตีล
แกน ทำจากสแตนเลสสตีล
ปลั๊ก ทำจาก NBR (Viton, Silicone)
โอริง ทำจาก NBR
ตัววาล์ว ทำจากทองเหลือง

คุณลักษณะของวาล์ว
> ช่วงอุณหภูมิใช้งาน -5 °C ~ + 80 °C
> แรงดันใช้งาน สำหรับ น้ำ 0 ~ 7 บาร์ (Kgf/cm²)
> แรงดันใช้งาน สำหรับ ลม 0 ~ 7 บาร์ (Kgf/cm²)
> แรงดันใช้งาน สำหรับ น้ำมัน 0 ~ 7 บาร์ (Kgf/cm²) [ ระบุตอนสั่งซื้อ รหัส "LO" ]
> แรงดันใช้งาน สำหรับ แก๊ส 0 ~ 7 บาร์ (Kgf/cm²) [ ระบุตอนสั่งซื้อ รหัส "G" ]
> แรงดันใช้งาน สำหรับ สุญญากาศ  0 ~ 10^-3 บาร์ (Kgf/cm²) [ ระบุตอนสั่งซื้อ รหัส "VA" ]

การเลือกรุ่น UNI-D UD Series

รหัสรุ่น UD คือ วาล์ววัสดุทำจากทองเหลือง โครงสร้างเป็นแบบ Direct Acting ปกติปิด (์Normally Closed)

รหัส UD-8 คือ เกลียว 1/8"PT ค่า CV=0.23 Orifice = 2.5 มม.
รหัส UD-10 คือ เกลียว 1/4"PT, ค่า CV=0.58 Orifice = 4 มม.
หมายเหตุ รุ่นที่นำเข้ามาเป็นรุ่น UD8 และ UD10 เท่านั้น
