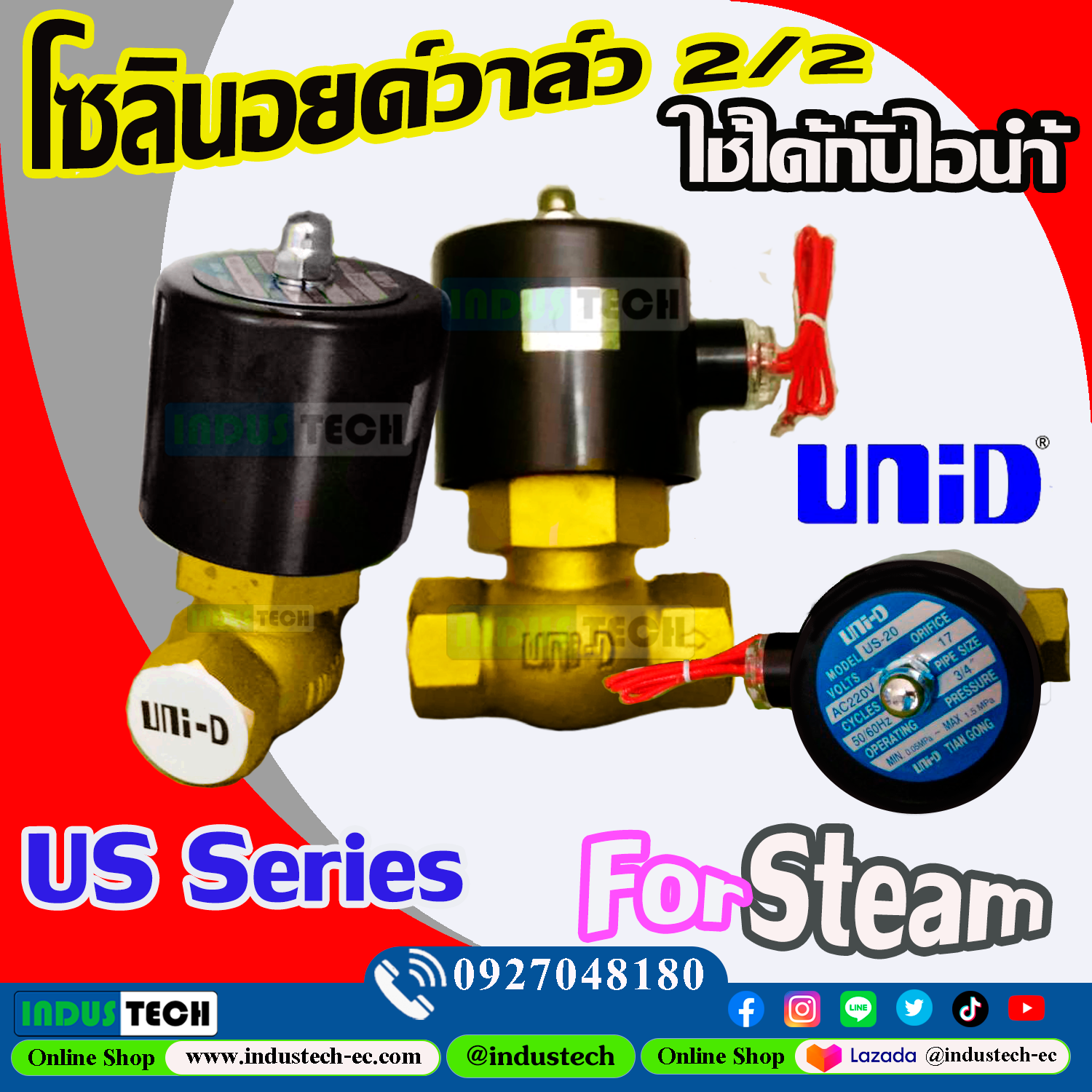

UNI-D Solenoid valve For Steam US

> โครงสร้างแบบ Multiplex Pilot Operated Piston และมีการทำงานแบบปกติปิด (์Normally Closed)
> ใช้งานกับ ไอน้ำและน้ำมัน แบบ Heavy Oil, Light Oil


คำเตือนในการใช้งานวาล์ว

> วาล์วทำงานที่แรงดันขั้นต่ำ 0.5 ~ 1 kgf/cm²
> ก่อนติดตั้งวาล์ว ต้องทำความสะอาดท่อและส่วนต่างๆ ให้เรียบร้อย ไม่ให้ฝุ่น, ผงหรือ เศษสนิม ที่ติดค้างภายในท่อ เข้าไปที่วาล์ว ซึ่งอาจจะทำให้วาล์วเสียได้
> เพื่อเพิ่มอายุการใช้งานกับวาล์ว ควรติดตั้ง Y Strainer ก่อนเข้าวาล์ว
> ค่าความคลาดเคลื่อนของแรงดันไฟที่ใช้ควบคุมวาล์ว สำหรับ AC ±10% และ DC ±1%
> ตำแหน่งในการติดตั้งวาล์ว ควรติดตั้งในแนวนอน ขนานกับพื้น ไม่ควรติดตั้งในแนวตั้ง หรือตั้งฉากกับพื้น

ชนิดของของไหล (Fluid) ที่ไม่ควรใช้กับวาล์ว UNI-D รุ่น US Series
> ของไหลที่มีสถานะเป็นของเหลวเมื่ออุณหภูมิสูง และเปลี่ยนสถานะเป็นของแข็งเมื่ออุณหภูมิต่ำ
> ของไหลที่มีฤทธิ์กัดกร่อน
> ของไหลที่มีค่าความหนืด มากกว่า 20 cst

คุณลักษณะ ของวาล์ว UNI-D US Series
- อุณหภูมิใช้งาน -5 °C ถึง +185 °C
- แรงดันใช้งานสำหรับไอน้ำ
  ขนาดเกลียว 1/2"-1" แรงดัน 0.5-10 บาร์
  ขนาดเกลียว 1-1/4" กึง 2" แรงดัน 1.0-10 บาร์

วัสดุของวาล์ว UNI-D US Series
- ขดลวด ทำจากทองแดง เกรด H class
- ท่อสำหรับสวมคอล์ย ทำจากสแตนเลสสตีล
- สปริง ทำจาก สแตนเลสสตีล
- ปลั๊ก ทำจาก PTFE หรีอ เทฟลอน (ส่วนที่สัมผัมไอน้ำและอุณหภูมิสูง)
- ลูกสูบที่ติดกับปลั๊ก ทำจาก PTFE หรือ เทฟลอน
- วัสดุวาล์ว ทำจาก ทองแดงหล่อ

การเลือกรุ่น US Series

US15 วาล์ว 2/2 ขนาดเกลียว 1/2", CV=4.0, Orfice=17 มม.
US20 วาล์ว 2/2 ขนาดเกลียว 3/4", CV=6.0, Orfice=17 มม.
US25 วาล์ว 2/2 ขนาดเกลียว 1", CV=12.0, Orfice=22 มม.
US35 วาล์ว 2/2 ขนาดเกลียว 1-1/4", CV=18.0, Orfice=30 มม.
US40 วาล์ว 2/2 ขนาดเกลียว 1-1/2", CV=22.0, Orfice=30 มม.
US50 วาล์ว 2/2 ขนาดเกลียว 2", CV=48.0, Orfice=50 มม.
