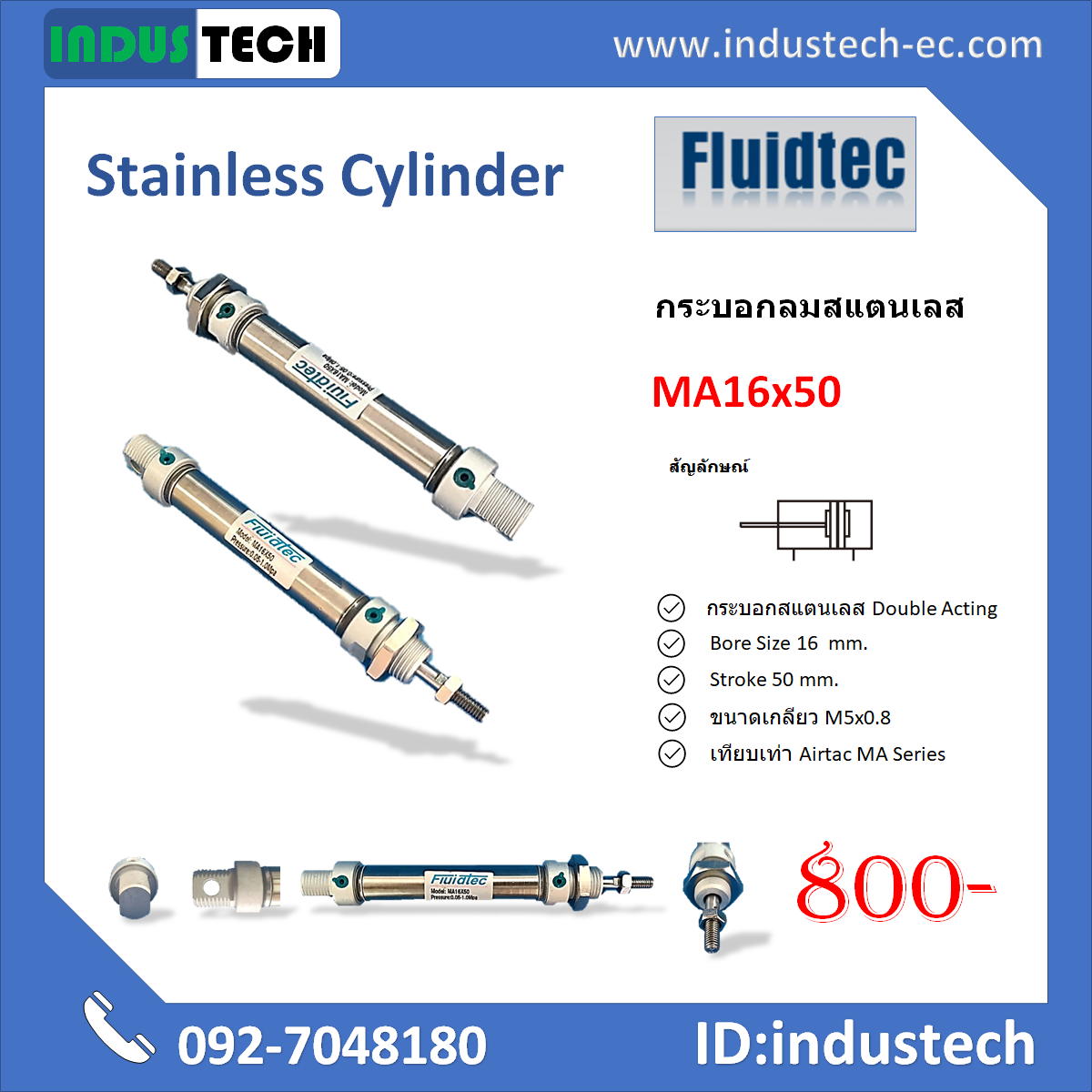

Fluidtec Stainless Cylinder MA16X50

Fluidtec Stainless Cylinder MA16X50-S กระบอกสแตนเลส ขนาด Bore 16 มม. ระยะชัก 50 มม. รุ่นนี้ไม่มีแม่เหล็กในตัว  และสามารถใช้แทน Stainless Cylinder Airtac รุ่น MA ได้อีกด้วย

รายละเอียดผลิตภัณฑ์

กระบอก Fluidtec MA16X50
วัสดุทำจากสแตนเลส
ขนาด Bore 16 มม.
ระยะชัก 50 มม.
รุ่นนี้ไม่มีแม่เหล็ก ซึ่งแตกต่างจาก MA Series #airtac ที่จะมีแม่เหล็กมาอยู่แล้ว สามารถระบุเพิ่มได้

คุณสมบัติอื่นๆ
ใช้งานกับลมเท่านั้น
แรงดันใช้งาน 0.1 ถึง 0.9 MPa
อุณหภูมิใช้งาน -5 ถึง 40 °C
ความเร็วขณะกระบอกเข้า-ออก 50 ถึง 800 m/s
รุ่นปกติ ไม่สามารถปรับการกันกระแทกได้ ส่วนรุ่นที่สามารถปรับได้ต้องมีรหัส "C"


การเลือกรุ่นผลิตภัณฑ์ Fluidtec MA Series

ชนิดกระบอก
รหัส MA คือ กระบอกสแตนเลส Double Acitng
รหัส MSA คือ กระบอกสแตนเลส Single Acting แบบ สปริงหน้า
รหัส MTA คือ กระบอกสแตนเลส Single Acting แบบ สปริงหลัง
รหัส MAD คือ กระบอกสแตนเลส Double Acting แบบแกนออก 2 ด้าน
รหัส MACD คือ กระบอกสแตนเลส Double Acitng แบบแกนออก 2 ด้านและมียางกันกระแทก
รหัส MAC คือ กระบอกสแตนเลส Double Acitng มียางกันกระแทก
รหัส MAJ คือ กระบอกสแตนเลส Double Acitng แบบปรับระยะชักได้

รูปแบบกระบอกด้านท้าย * สามารถดูรูปแบบในขนาดกระบอก
ไม่ระบุรหัส คือ ด้านท้ายแบบ CA เกลียวครึ่งแล้วเจาะรู
รหัส CM คือ ด้านท้าย แบบ CM หรือเกลียวกลม
รหัส U คือ ด้านท้าย แบบ U หรือท้ายตัด

ขนาด Bore Size
รหัส 16 คือ ขนาดกระบอก ID. 16 มม. ขนาดเกลียวสำหรับต่อลมเข้า M5x0.8
รหัส 20 คือ ขนาดกระบอก ID. 20 มม. ขนาดเกลียวสำหรับต่อลมเข้า 1/8"
รหัส 25 คือ ขนาดกระบอก ID. 25 มม. ขนาดเกลียวสำหรับต่อลมเข้า 1/8"
รหัส 32 คือ ขนาดกระบอก ID. 32 มม. ขนาดเกลียวสำหรับต่อลมเข้า 1/8"
รหัส 40 คือ ขนาดกระบอก ID. 40 มม. ขนาดเกลียวสำหรับต่อลมเข้า 1/8"

ระยะชัก Stroke
สำหรับกระบอก Bore 16 มม. ระยะชักปกติ 25 50 75 80 100 125 160 175 200
สำหรับกระบอก Bore 20 มม. ระยะชักปกติ 25 50 75 80 100 125 160 175 200 250 300
สำหรับกระบอก Bore 25 มม. ระยะชักปกติ 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500
สำหรับกระบอก Bore 32 มม. ระยะชักปกติ 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500
สำหรับกระบอก Bore 40 มม. ระยะชักปกติ 25 50 75 80 100 125 160 175 200 250 300 350 400 450 500

กรณีเลือกกระบอกแบบปรับระยะชัก MAJ
เลือกระยะที่ปรับได้ตั้งแต่ 0 ถึง 100 มม.

แม่เหล็ก
ไม่ระบุรหัส คือ ไม่มีแม่เหล็ก
รหัส S คือ มีแม่เหล็ก

ส่วนประกอบสำหรับติดตั้งกระบอก
ไม่ระบุ คือ ไม่มีอุปกรณ์ติดตั้ง
รหัส LB คือ ขายึดกระบอกหน้า-หลัง
รหัส FA คือ หน้าแปลนหน้า
รหัส SDB คือ อุปกรณ์ยึดติดท้ายกระบอกกับพื้น
รหัส U คือ อุปกรณ์ยึดกระบอกตัวยู
