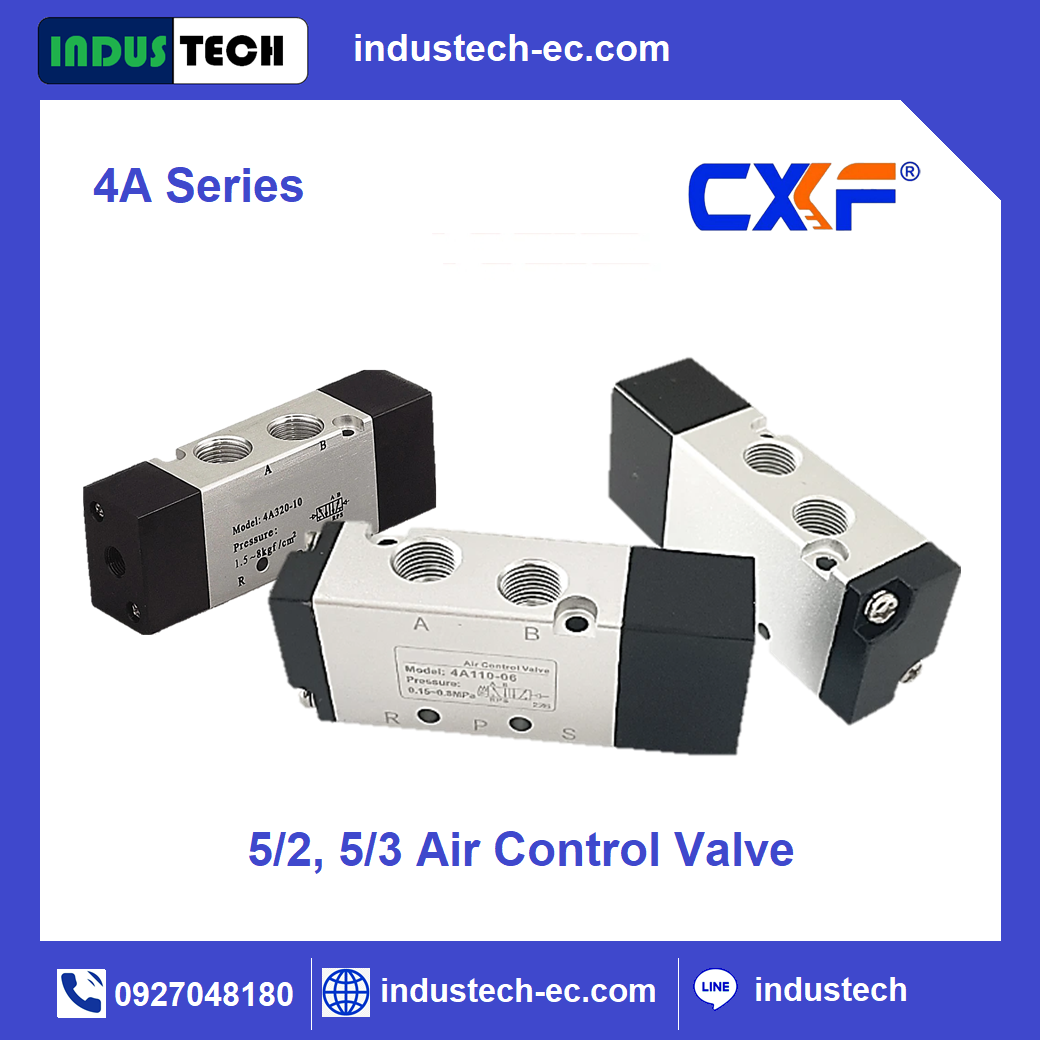

CXF 5/2 Way Air Valve รุ่น 4A

CXF 5/2 Air Valve รุ่น CXF 4A
รายละเอียดผลิตภัณฑ์
Fluid : ใช้งานกับลมอัด ควรกรองสิ่งสกปรกด้วยไส้กรองที่มีเกรด 40 ไมครอน
Operateing Pressure : 0.15 ~ 8.0 MPa (21 ~ 114 psi )
Temperature : -20 ~ 70 °C
Standard Air : Single Air, Double Air
การตอบสนองต่อการสั่งงาน : 0.05 วินาที ( Sec )

ขนาดเกลียว 5/2 Way
4A110-M5 /4A120-M5 : In (P) = Out (A,B) = Exhaust = M5
4A210-06 / 4A220-06 : In (P) = Out (A,B) = Exhaust = 1/8"
4A210-08 / 4A220-08 : In (P) = Out (A,B) =1/4", Exhaust = 1/8"
4A310-08 / 4A320-08 : In (P) = Out (A,B) = Exhaust = 1/4"
4A310-10 / 4A320-10 : In (P) = Out (A,B) = Exhaust = 1/4"
4A410-15 / 4A420-15 : In (P) = Out (A,B) = Exhaust = 1/2"

ขนาดเกลียว 5/3 Way
4A130C-06/ 4A130E-06/ 4A130P-06 : In (P) = Out (A,B) = Exhaust = M5
4A230C-06/ 4A230E-06/ 4A230P-06 : In (P) = Out (A,B) = Exhaust = 1/8"
4A230C-08 / 4A230E-08/ 4A230P-08 : In (P) = Out (A,B) =1/4", Exhaust = 1/8"
4A330C-08/ 4A330E-08/ 4A330P-08 : In (P) = Out (A,B) = Exhaust = 1/4"
4A330C-10/ 4A330E-10/ 4A330P-10 : In (P) = Out (A,B) = Exhaust = 1/4"
4A430C-15/ 4A430E-15/ 4A430P-15 : In (P) = Out (A,B) = Exhaust = 1/2"

ขนาด Orifice Size ( CV ) 5/2 Way

4A110-M5 /4A120-M5 : 10.2 mm² (0.6)
4A210-06 / 4A220-06 : 17.0 mm² (1.0)
4A210-08 / 4A220-08 : 17.0 mm² (1.0)
4A310-08 / 4A320-08 : 28.0 mm² (1.65)
4A310-10 / 4A320-10 : 28.0 mm² (1.65)
4A410-15 / 4A420-15 : 40.0 mm² (2.35)

ขนาด Orifice Size ( CV ) 5/3 Way

4A130C-06/ 4A130E-06/ 4A130P-06 : 8.6 mm² (0.51)
4A230C-06/ 4A230E-06/ 4A230P-06 : 13.6 mm² (0.8)
4A230C-08 / 4A230E-08/ 4A230P-08 : 13.6 mm² (0.8)
4A330C-08/ 4A330E-08/ 4A330P-08 : 21.3 mm² (1.25)
4A330C-10/ 4A330E-10/ 4A330P-10 : 21.3 mm² (1.25)
4A430C-15/ 4A430E-15/ 4A430P-15 : 48 mm² (2.82)
