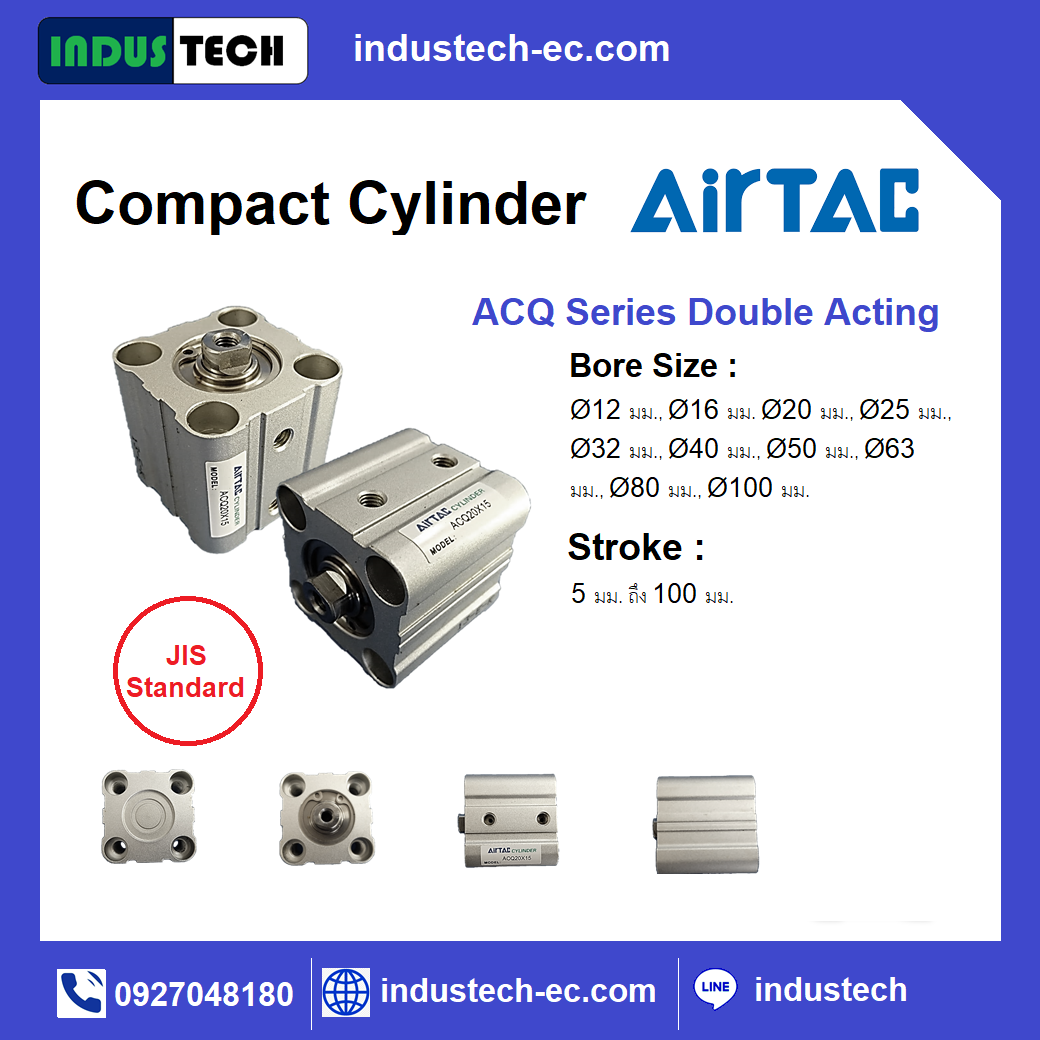

Compact Cylinder ACQ AIRTAC

กระบอกคอมแพค Airtac ( Airtac Compact Cylinder ) รุ่น ACQ ขนาด Bore ตั้งแต่ 12 mm ถึง 100 mm ระยะชัก ( Stroke) ตั้งแต่ 5 mm จนถึง 100 mm

การเลือกรุ่นใช้งาน

ACQ Bore x  Stoke * รุ่นนี้ไม่มีแม่เหล็ก

- ACQ คือ รุ่นของ Compact Cylinder AIRTAC  สามารถเทียบเท่ากับ กระบอกคอมแพค SMC ได้
- Bore Size หรือขนาด Diameter ของกระบอก
   ACQ12 | ACQ16 | ACQ20 | ACQ25 | ACQ |ACQ32 | ACQ40 | ACQ50 | ACQ63 | ACQ80 | ACQ 100
- Stroke  ระยะชัก
   ACQ12 ระยะชักเริ่มที่ 5-50 mm  > ACQ12x5 -- ACQ12x50 (รุ่นมาตราฐานเพิ่มระยะชักทีละ 5 mm )

   ACQ16 ระยะชักเริ่มที่ 5-60 mm  > ACQ16x5 -- ACQ16x60 (รุ่นมาตราฐานเพิ่มระยะชักทีละ 5 mm )

   ACQ20 ระยะชักเริ่มที่ 5-100 mm  > ACQ20x5 -- ACQ20x100 (รุ่นมาตราฐานเพิ่มระยะชักทีละ 5 mm จนถึง 60 mm เกิน 60 ขึ้นไป ระยะชักเพิ่มทีละ 10 mm จนถึง 100 mm)

   ACQ25 ระยะชักเริ่มที่ 5-100 mm  > ACQ25x5 -- ACQ25x100 (รุ่นมาตราฐานเพิ่มระยะชักทีละ 5 mm จนถึง 60 mm เกิน 60 ขึ้นไป ระยะชักเพิ่มทีละ 10 mm จนถึง 100 mm)

   ACQ32 ระยะชักเริ่มที่ 5-100 mm  > ACQ32x5 -- ACQ32x100 (รุ่นมาตราฐานเพิ่มระยะชักทีละ 5 mm จนถึง 60 mm เกิน 60 ขึ้นไป ระยะชักเพิ่มทีละ 10 mm จนถึง 100 mm)

   ACQ40 ระยะชักเริ่มที่ 5-100 mm  > ACQ40x5 -- ACQ40x100 (รุ่นมาตราฐานเพิ่มระยะชักทีละ 5 mm จนถึง 60 mm เกิน 60 ขึ้นไป ระยะชักเพิ่มทีละ 10 mm จนถึง 100 mm)

   ACQ50 ระยะชักเริ่มที่ 5-100 mm  > ACQ50x5 -- ACQ50x100 (รุ่นมาตราฐานเพิ่มระยะชักทีละ 5 mm จนถึง 60 mm เกิน 60 ขึ้นไป ระยะชักเพิ่มทีละ 10 mm จนถึง 100 mm)

   ACQ63 ระยะชักเริ่มที่ 5-100 mm  > ACQ63x5 -- ACQ63x100 (รุ่นมาตราฐานเพิ่มระยะชักทีละ 5 mm จนถึง 60 mm เกิน 60 ขึ้นไป ระยะชักเพิ่มทีละ 10 mm จนถึง 100 mm)

   ACQ80 ระยะชักเริ่มที่ 5-100 mm  > ACQ80x5 -- ACQ80x100 (รุ่นมาตราฐานเพิ่มระยะชักทีละ 5 mm จนถึง 60 mm เกิน 60 ขึ้นไป ระยะชักเพิ่มทีละ 10 mm จนถึง 100 mm)

   ACQ100 ระยะชักเริ่มที่ 5-100 mm  > ACQ100x5 -- ACQ100x100 (รุ่นมาตราฐานเพิ่มระยะชักทีละ 5 mm จนถึง 60 mm เกิน 60 ขึ้นไป ระยะชักเพิ่มทีละ 10 mm จนถึง 100 mm)
