AIRTAC BFC

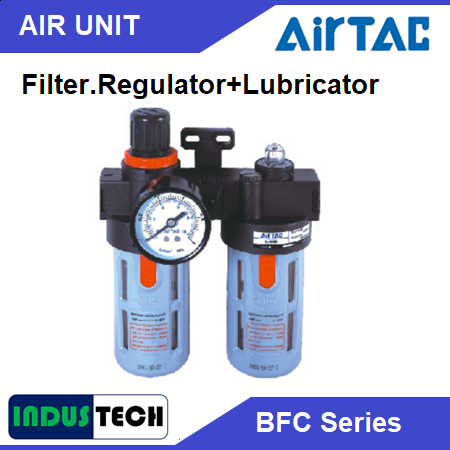

Airtac Preparation Unit ชุดเตรียมลมอัด รุ่น ฺBFC คือ อุปกรณ์กรองลม ฟิลเตอร์( Filter ), ปรับแรงดันลม เรกูเลเตอร์ ( Regulator ) และ ตัวจ่ายน้ำมัน ( Lubricator)

สำหรับ AIRTAC BFC มี 2 รุ่นคือ BFC2000,  BFC3000 และ BFC4000

ใช้กรองลมที่เข้ามา โดยผ่านไส้กรอง เกรด 40 ไมครอน (40 µ ) รวมถึงปรับแรงดันลม จากทางเข้าให้ลดลง โดยมีเกจวัดความดัน ชนิดเข็ม และสเกล บอกขนาดแรงดันลมที่ เข้ามา สามารถ ปรับแรงดันลม ทางด้านออกตามต้องการ

เมื่อกรองลมที่เข้ามาแล้ว Airtac BFC2000, BFC3000 และ Airtac BFC2000 สามารถดักน้ำ ออกจากลมที่เข้ามาได้อีกด้วย และน้ำที่ค้างอยู๋ในกระเปาะ สามารถเดรนออกได้ 3 วิธี คือ
1. แบบเมนวล ใช้มือเดรนน้ำออก เมื่อสังเกตุว่าระดับน้ำมีมาก ทำการเดรนโดยกดที่ปลายท่อด้านล่างของกระเปาะหรือถ้วย น้ำจะเดรนออกมา
2. แบบกึ่งอัตโนมัติ แบบนี้จะใช้เดรนเหมือนแบบเมนวล ส่วนการเดรนอัตโนมัติ น้ำจะเดรนเมื่อหยุดใช้งานแล้ว สปริงจะดันแผ่นไดอะแฟรมยกขึ้น น้ำจะไหลออกมาเอง สำหรับในขั้นตอนนี้ ที่ทางเข้าต้องไม่มีแรงดันลมค้างอยู๋
     สำหรับสภาวะการทำงานของระบบกึ่งอัติโนมัติ ขณะที่ยังไม่มีลมเข้ามาในระบบสปริงจะดันแผ่นไดอะแฟรมขึ้น น้ำจะไหลออกมาอัตโนมัติ เมื่อเปิดลมเข้าระบบ แรงดันลม ขั้นต่ำ คือ 0.05 Mpa จะเอาชนะแรงดันสปริงและกดให้แผ่นไดอะแฟรมปิดสนิท ลมจะสามารถผ่านเข้าไปใช้งานได้ ในระหว่างใช้งานนี้ ถ้ามีน้ำต้องการจะเดรน สามารถดันท่อที่ด้านใต้ถ้วย เป็นการเดรนแบบเมนวล ได้เช่นเดียวกัน
     เมื่อหยุดการทำงานแล้ว ปิดระบบลมทางเข้า แต่ต้องไม่มีลมมาค้างที่ทางเข้า ( ต่อวาล์วควบคุมด้วยมือ ชนิด 3/2 ) น้ำจะไหลออกเอง เมื่อแผ่นไดอะแฟรมไม่มีลมมากด



สเปคแรงดันลม ที่เข้ามา 0.05 - 0.9 MPa (7-130 PSI)  *** ต้องมีแรงดันลมอย่างน้อย 0.05 MPa

  - กรณีลมที่เข้ามาน้อยกว่า 0.05 MPa ลมจะถูกเดรนออก

  - สามารถปรับแรงดัน ตามต้องการได้ โดยดึงที่ตัวปรับขึ้น แล้วค่อยๆ หมุน สังเกตุเข็มชี้ไปสเกลที่ต้องการ จากนั้น หยุดแล้วกดตัวปรับลง

  - ขณะใช้งาน ผู้ใช้งานต้องกดตัวปรับแรงดันลง ไม่เช่นนั้น แรงดันที่ตั้งไว้จะไม่คงที่เปลี่ยนแปลงทันที่เมื่อเผลอไปหมุนตัวปรับ

  - เมื่อกดตัวปรับลงแล้ว ไม่สามารถไปปรับตั้งค่าแรงดันได้อีก กรณีต้องการปรับให้ดึงตัวปรับขึ้น



Airtac AR1500 ขนาดเกลียว 1/8"

Airtac AR2000 ขนาดเกลียว 1/4"



หน่วย ของ Airtac AR1500 และ Airtac AR2000 มี 4 แบบคือ

1 : MPa

2 : PSI

3 : Bar

4 : 2 สเกล คือ Kgf/cm² และ PSI
