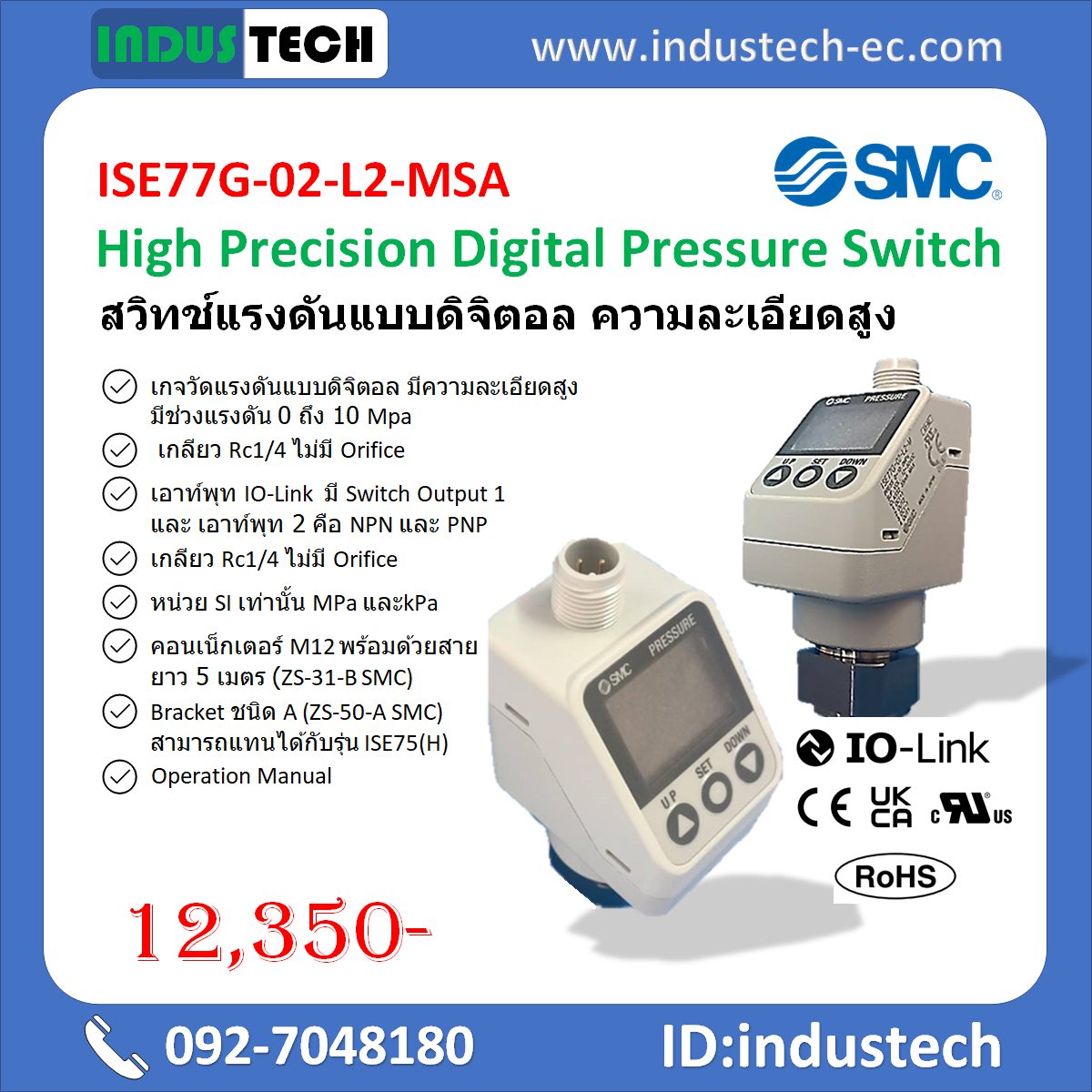

SMC Digital Pressure Switch High Precision รุ่น

ℹ️สเปคทั่วไป
🔷 แรงดัน
สามารถใช้กับน้ำหรือแก๊สได้ โดยที่ต้องไม่มีฤทธิ์กัดกร่อนส่วนของผลิตภัณฑ์ที่สัมผัสกับน้ำหรือแก๊สชนิดนั้นโดยตรง
การแสดงผลและการปรับตั้งค่าแรงดัน -50 ถึง 10.5 MPa
การเพิ่มขึ้นของค่าที่ปรับ 0.01 MPa
แรงดันที่ทดสอบ 30 MPa
🔷 แหล่งจ่ายไฟ
กรณีใช้ Switch Output แหล่งจ่ายไฟ 12 ถึง 24 VDC ค่าความคลาดเคลื่อน ±10 %
กรณีใช้ IO-Device แหล่งจ่ายไฟ 18 ถึง 30 VDC ค่าความคลาดเคลื่อน ±10 %
การกินกระแสไฟ 35mA หรือน้อยกว่า
มีวงจรป้องกันการต่อผิดขั้ว
🔷 ค่าความแม่นยำ
ค่าความคลาดเคลื่อนในการแสดงผล ±2 % ของการวัดแบบเต็มสเกล และ ±1 หลัก (ที่อุณหภูมิแวดล้อม 25 ±3°C)
ค่าความแม่นยำ ±0.5 % ของการวัดแบบเต็มสเกล
ค่าคุณสมบัติของอุณหภูมิ ±5% ของการวัดแบบเต็มสเกล
🔷 เอาท์พุท
สามารถเลือกเอาท์พุทแบบ NPN หรือ PNP
ลักษณะของเอาท์พุท เลือกได้ แบบ Hysteresis, Window comparator, Error Output และ Output Offการทำงานของพุท มี 2 แบบ แบบปกติ Normal Output และแบบ Reverse Output
กระแสโหลดสูงสุด 80 mA
แรงดันของโหลด สูงสุด 30V (เอาท์พุทแบบ NPN)
การหน่วงเวลา 2 ms หรือน้อยกว่า จากการเพิ่มขึ้นจาก 0 ถึง 60S โดยเพิ่มขึ้นทีละ 0.01
มีวงจรป้องกันการลัดวงจร
🔷 Hysteresis
ทั้งการเลือกแบบ Hysteresis และ Window Comparator ค่าจะเริ่มจาก 0 แต่กรณีที่ค่าการแปรผันแรงแรงดันมากกว่าค่าที่ตั้งไว้ การตั้งค่า Hysteresis ควรมีค่ามากกว่าค่าการแปรผัน
เพราะอาจจะเกิดการกระเพื่อมของแรงดัน
มีวงจรป้องกันการลัดวงจร
🔷 การแสดงผล
หน่วยที่แสดงผล สำหรับ ISE77G-02-L2-MSA หน่วยที่แสดงผลคือ MPa
รูปแบบตัวแสดงผล หน้าจอ LCD
หน้าจอที่แสดงผล มี 3 ส่วน คือ การแสดงผลหลัก และการแสดงผลย่อย 2 ส่วน
สีของตัวอักษรที่แสดงผล หน้าจอหลัก สีแดงและสีเขียว ส่วนการแสดงผลย่อย สีส้ม
จำนวนตัวอักษรและตัวเลขในการแสดงผล สำหรับส่วนแสดงผลหลักจะเป็นตัวเลข 4 หลักและรูปแบบ 7 segments
ส่วนการแสดงผลย่อย จะเป็นตัวเลขและตัวอักษร รูปแบบ 7 segments และ 11 segments
ไฟแสดงสถานะ จะติดเมื่อเอาท์พุททำงาน และเอาท์พุท 1 และเอาท์พุท 2 เป็นสีส้ม
🔷 มาตรฐานรองรับ
UL/CSA (E216656), CE/UKCA marking
🔷 การติดตั้งใช้งาน
ขนาดเกลียว Rc1/4, NPT1/4, G1/4
ชนิดของวัสดุที่สัมผัสกับของไหล เกลียว C3604 (การชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า)
วัสดุซิลด์ของเซนเซอร์ HNBR
